化學實驗室通風系統的簡要說明
  要實現實驗室理想的氣流組織，送、排風系統風量控制閥及控制系統是關鍵，其占實驗室空調通風系統投資比重也比較大。用于實驗室送、排風系統的變風量、定風量控制閥類型有蠂閥、文丘里閥等，品牌很多，控制系統工作原理各不相同，風量閥反應速度、控制精度、風量可調節比、可靠性、初投資、維護費用差別較大。這里以數字式文丘里風量控制閥為例，說明風量控制閥選型要求。
  1）反應速度快，系統的響應時間<1秒，達到最終控制要求風量值或系統穩定<1秒。風量控制精度高，風量控制精度<±5%的指令信號。在通風柜調節門啟閉過程中，始終能保持柜門面風速0.5m/s±20%。
 2）風量可調節比高，閥門精確的調節比為10:1。高調節比，系統可利用的參差系數大，可適用于大的排風系統及通風柜數量較多的房間。特別是對通風柜數量較多的房間，通風柜的排風閥調節比大，可降低通風柜最低運行風量，有效降低通風柜的低風量運行能耗。增大排風系統，可減少排風系統數量，減少送、排風管道、建筑管井?dāng)?shù)量，減少送、排風系統管道占用建筑空間。
  3） 控制方式采用位移傳感器控制，且在150—750Pa閥前后壓差范圍內,與壓力無關，閥內氣囊可自動平衡閥前后壓差變化影響?？刂坪?jiǎn)單可靠，閥前后不需預留氣流穩流管段，安裝方便。沒有風速傳感器等部件，不需定期清洗校驗傳感器?？刂崎y壓力無關性，可保證系統接入通風柜數量不受影響，且系統穩定性好。
  4）每臺風量控制閥自帶控制器，可相互聯網。

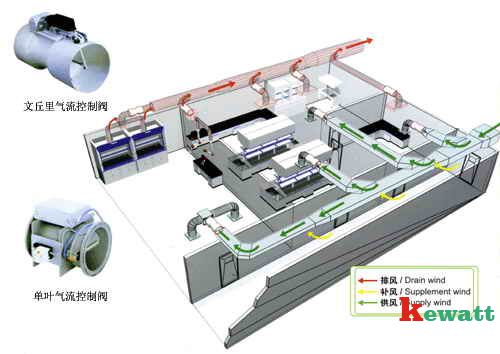

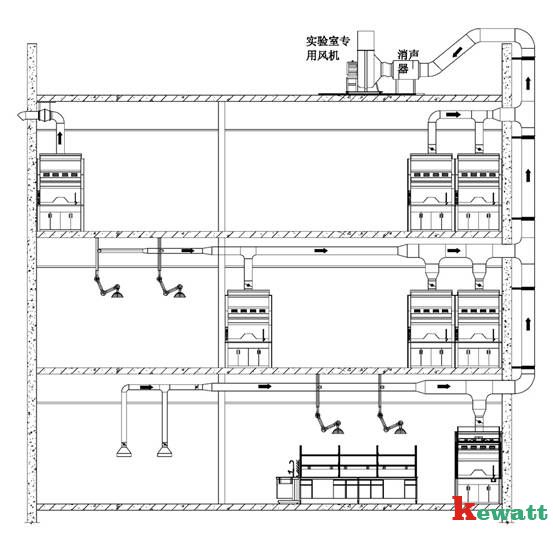

  每臺通風柜排風支管裝1臺Phoenix變風量數字式文丘里控制閥，根據通風柜監視器反饋的通風柜調節門開啟高度，及運行狀態（有人或無人），控制通風柜的排風量。在實驗室各萬向排風罩排風匯總管上安裝1臺定風量數字式文丘里控制閥，造價較數字式變風量文丘里控制閥低，保證實驗室萬向排風罩排風量。實驗室排風口排風管裝1臺慢變風量數字式文丘里控制閥，造價較變風量閥低。在實驗室通風柜、萬向排風罩排風量低于實驗室設定最低排風換氣次數時，打開實驗室排風口，保證實驗室最低排風換氣次數。在實驗室送風支管上安裝1臺變風量數字式文丘里控制閥，根據實驗室各排風閥風量，控制實驗室送風量，保證實驗室送風量與排風量差值恒定，維持實驗室壓差恒定。
